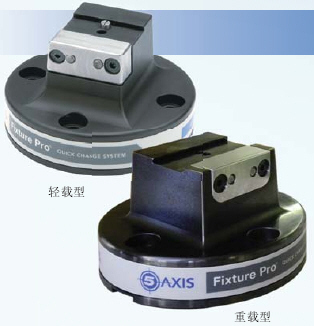

五軸130mm燕尾底座虎鉗 |
| |
|
|
可直接安裝到回轉工作臺、夾具板或墊塊上，減少夾具整體變形�？僧a(chǎn)生強大的夾緊力，只需1.5mm或更少的材料夾持高度即可夾緊。
在零件的底部切一個10°的楔形面，讓虎鉗夾緊，即可產生強大的夾緊力供五而加工。重型130mm燕尾底座虎鉗比標準130mm燕尾底座虎鉗具備更高的夾持強度。
|
|
|
| 燕尾槽銑刀(件號SDC3)可供選擇
|
- 材料:1018鋼
- 平而度和平行
度:0.05m m以內
- 己安裝硬化處理過的
定位套
- 包含中心定位銷
|
|
|
|
| |
| 件號 |
產品描述 |
A
(mm) |
B
(mm) |
C
(mm) |
D
(mm) |
定位 |
裝配 |
柵格孔 |
重量
Ibs (Kgs) |
| 5DV130002 |
130mm輕型鋼制燕尾底座虎鉗 |
130 |
25 |
75 |
50 |
中心定位銷，調整定位銷 |
12mm內六角 |
12mm X 50mm |
7.36 (3.34) |
| 5DV130003 |
130mm重型鋼制燕尾底座虎鉗 |
130 |
25 |
50 |
65 |
中心定位銷，調整定位銷 |
12mm內六角 |
12mm X 50mm |
7.21 (3.27) |
| 5DV130004 |
130mm重型鋼制燕尾底座虎鉗 |
130 |
25 |
75 |
65 |
中心定位銷，調整定位銷 |
12&20mm內六角 |
12mm X 50mm |
6.2（2.8） |
|
|
|
| |
五軸塊型燕尾虎鉗 |
| |
 |
- 材料:1018鋼
- 平而度:0.5mm
- 平而度和平行度:0.05mm以內
- 己安裝硬化處理過的定位套
|
|
可直接安裝到回轉工作臺、夾具板或墊塊上，減少夾具整體變形�？僧a(chǎn)生強大的夾緊力，只需1.5mm或更少的材料夾持高度即可夾緊。
在零件的底部切一個10°的楔形面，即可產生強大的夾緊力供五面加工。
|
|
| 燕尾槽銑刀(件號SDC3)可供選擇。
|
|
|
|
| |

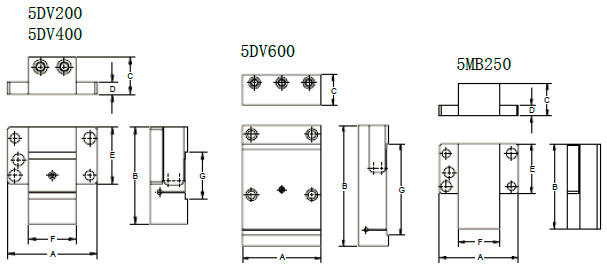

| 件號 |
產品描述 |
A
(mm) |
B
(mm) |
C
(mm) |
D
(mm) |
E
(mm) |
F
(mm) |
G
(mm) |
定位 |
裝配 |
柵格孔 |
重量
Ibs (Kgs) |
| 5DV200 |
燕尾底座鋼制預加工虎鉗 |
120.7 |
130 |
50 |
16.5 |
76.2 |
63.5 |
62.5 |
中心定位銷，
調整定位銷 |
12mm內六角 |
12mm X 50mm |
7.36 (3.34) |
| 5DV400 |
燕尾底座鋼制預加工虎鉗 |
120.7 |
130 |
50 |
16.5 |
76.2 |
63.5 |
100.6 |
中心定位銷，
調整定位銷 |
12mm內六角 |
12mm X 50mm |
7.21 (3.27) |
| 5MB250 |
空白可加工鋼塊 |
120.7 |
130 |
50 |
16.5 |
76.2 |
63.5 |
- |
中心定位銷，
調整定位銷 |
12mm內六角 |
12mm X 50mm |
7.99 (3.62) |
| 5DV600 |
燕尾底座鋼制預加工虎鉗 |
130 |
200 |
50 |
16.5 |
- |
- |
151.4 |
中心定位銷，
調整定位銷 |
12mm內六角 |
12mm X 50mm |
19.73 (8.95) |
|
| |
|
| |
|
|
|
| |
|
| |
|
