五軸緊湊型虎鉗
|
可選卡爪 |
新的加工工藝和制造方法需要夾持技術提供更新的設計方案。
杰根斯5軸緊湊型虎鉗底座短小，固定卡爪易于移動，非常適用于5面加工。
底座和移動卡爪之間的導軌具有良好的平衡設計，可以采用非常高的卡爪。這對將加工操作貼近工件是非常重要的。
底座由鑄鋼材料制成，保證高強度和尺寸穩定性。
|
|
| |
|
| |

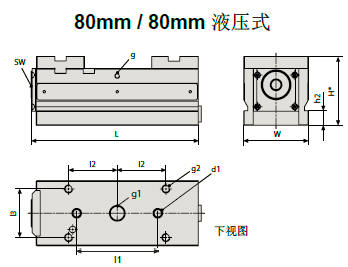

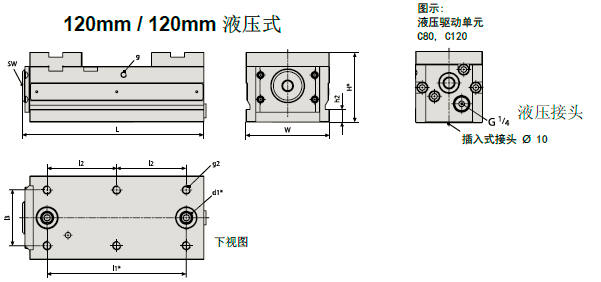

| 件號 |
型號 |
夾緊力
(kN/Nm) |
重量
(kg) |
尺寸 |
套筒扳手
(mm) |
| 行程 |
L |
W |
H* |
d1* |
g |
g1 |
g2 |
h2 |
l1* |
l2 |
l3 |
| 81000 |
80mm 手動 |
25/60Nm |
8.8 |
|
206 |
80 |
85 |
10F7 |
M6x10 |
M10x11 |
M10x16 |
18 |
100 |
60 |
60 |
12 |
| 81100 |
100mm 手動 |
40/100Nm |
18.4 |
|
260 |
120 |
100 |
25x5/M10x14 |
M8x15 |
|
M12x18 |
18 |
200 |
100 |
80 |
14 |
| 81200 |
80mm 手動 |
20/310bar |
9.0 |
4 |
227 |
80 |
85 |
10F7 |
M6x10 |
M10x11 |
M10x16 |
18 |
100 |
60 |
60 |
12 |
| 81300 |
120mm 手動 |
40/270bar |
20.4 |
4 |
282 |
120 |
100 |
25x5/M10x14 |
M8x15 |
|
M12x18 |
18 |
200 |
100 |
80 |
14 |
|
| |
| 說明：每臺杰根斯5軸虎鉗都配有虎鉗手柄 |
* 公差 ±0.01mm |
|
| |
Kg x 2.205= lbs Nm x 8.85= in. lbs Kg x 2.205=Ibs Bar x 14.5=psi |
| |
 |
- 保持主軸和刀具的高自由度；減少發生撞刀的可能性
- 非常適合使用標準短刀具
- 夾緊力可重復和可控制，最大可達25kN(Compact 80)和40kN(Compact 120)
- 帶有嵌塊的卡爪提供了更高的夾持力(是標準卡爪的3倍)
|
|
|
|
|
| |
|
| |
 |
| |
|
| |
|
| |
|
