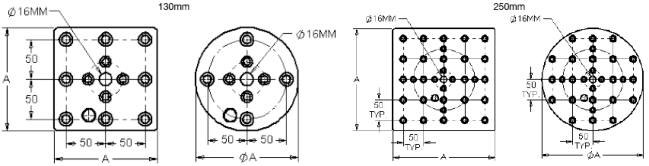

五軸墊塊頂板 |
| |
|
|
| 任何您現有的夾具中，為了達到精密快速換夾，您可將頂板轉換為含有快速定位系統的柵格板。有正為一形或圓形可供選擇。
|
|
|
|
- 材料:1018鋼
- 旱度公差:±0.13mm
- 平面度和平行度:0.013mm以內
- 己安裝硬化處理過的定位套
|
|
| |
 |
| |
| 件號 |
類型 |
A
(mm) |
板厚 |
定位 |
裝配 |
柵格孔 |
重量
Ibs (Kgs) |
| 5TP130002 |
圓形 |
130 |
35 |
中心自定位銷，調整銷 |
8mm內六角螺釘 |
12mm x 50mm |
7.09 (3.22) |
| 5TP250002 |
圓形 |
250 |
35 |
中心自定位銷，調整銷 |
8mm內六角螺釘 |
12mm x 50mm |
27.02 (12.26) |
| 5TP130001 |
正方形 |
130 |
35 |
中心自定位銷，調整銷 |
8mm內六角螺釘 |
12mm x 50mm |
8.97 (4.07) |
| 5TP250001 |
正方形 |
250 |
35 |
中心自定位銷，調整銷 |
8mm內六角螺釘 |
12mm x 50mm |
34.81 (15.79) |
|
| |
|
| |
|
| |
五軸虎鉗轉換板 |
| |
|
|
 |
可將五軸虎鉗底座轉換為快速定位裝夾。
- 材料:1018鋼
- 旱度公差:±10.13mm
- 平面度和平行度:0..013mm之內
- 己安裝硬化處理過的定位套
|
|
|
| |
| 件號 |
類型 |
A
(mm) |
B
配套虎鉗件號 |
板厚 |
定位 |
裝配 |
C（mm） |
重量
Ibs (Kgs) |
| 5VA130001 |
圓形 |
130 |
80001,80401 |
35 |
定位銷 |
12mm內六角螺釘 |
100 |
6.9 (3.1) |
| 5VA250001 |
圓形 |
250 |
80101 |
35 |
中心定位銷，調整銷 |
12mm內六角螺釘 |
200 |
27 (12.2) |
| 5VA130002 |
圓形 |
130 |
80001,80401 |
50 |
快換螺栓 |
20mm快換系統 |
100 |
7.4 (3.4) |
| 5VA250002 |
圓形 |
250 |
80101 |
35 |
快換螺栓 |
20mm快換系統 |
200 |
27.5 (12.5) |
|
|
|
| |
| 虎鉗底座定位銷可供選擇。詳情可致電。 |
 |
|
| |
|
|
|
| |
|
| |
|
