加工中心虎鉗
杰根斯虎鉗特別適用于高檔CNC(HMC/VMC), 具有精度高，重量輕，夾持范圍大和操作靈活的特點, 可實現定位和夾緊一步到位。其卡爪可握緊輪廓復雜的工件。只需輕松地更換卡爪，即可加工不同輪廓的工件。
配上杰根斯虎鉗, 您的CNC也許不再需要復雜的夾具系統了。
杰根斯虎鉗是柔性生產的較佳選擇! --更多詳細內容介紹(6.3;6.6;6.8;6.9)

　

　　

　

　

　

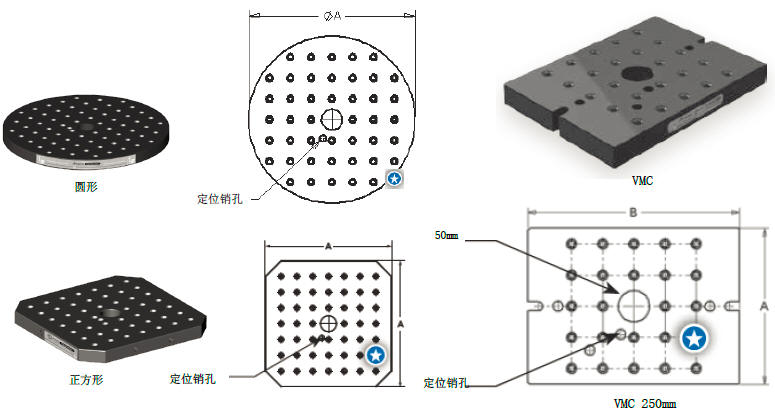

五軸基礎板

　

材料:1018鋼
厚度公差:±0.005mm
平面度和平行度:0.013mm以內
已安裝球鎖系統的接受套

= 杰根斯QLS
可快速定位系統（QLS）帶肩螺絲的襯套硬化和研磨到+/-0.0003''

　

　

件號	類型	A (mm)	B (mm)	基礎板厚度 (mm)	定位	裝配	柵格孔	重量 Ibs (Kgs)
5SP130	圓形	130	130	35	中心定位孔(50H7),調整銷	12mm 內六角	50mm x 50mm	6.3 (2.86)
5SP160	圓形	160	160	35	中心定位孔(50H7),調整銷	12mm 內六角	50mm x 50mm	10.36 (4.7)
5SP210	圓形	210	210	35	中心定位孔(50H7),調整銷	12mm 內六角	50mm x 50mm	18.83 (8.54)
5SP250	圓形	250	250	35	中心定位孔(50H7),調整銷	12mm 內六角	50mm x 50mm	26.5 (12)
5SP310	圓形	310	310	35	中心定位孔(50H7),調整銷	12mm 內六角	50mm x 50mm	41.89 (19)
5SP400	圓形	400	400	35	中心定位孔(50H7),調整銷	12mm 內六角	50mm x 50mm	70.44 (31.95)
5SP500	圓形	500	500	35	中心定位孔(50H7),調整銷	12mm 內六角	50mm x 50mm	88 (39.9)
5SP630	圓形	630	630	35	中心定位孔(50H7),調整銷	12mm 內六角	50mm x 50mm	110.9 (50.3)
5SP800	圓形	800	800	35	中心定位孔(50H7),調整銷	12mm 內六角	100mmx100mm	139.3 (63.2)
5SP400S	正方形	400	400	35	中心定位孔(50H7),調整銷	12mm 內六角	50mm x 50mm	176.8 (80.2)
5SP500S	正方形	500	500	35	中心定位孔(50H7),調整銷	12mm 內六角	50mm x 50mm	296.3 (134.4)

件號	類型	A (mm)	B (mm)	基礎板厚度 (mm)	定位	裝配	柵格孔	重量 Ibs (Kgs)	定位銷
5QP130020	立式加工	130	250	35	中心定位孔(12mm), 調整銷	12mm 內六角	50mm x 50mm	19.86(9.01)	5LP1225001
5QP250020	立式加工	250	340	35	中心定位孔(12mm), 調整銷	12mm 內六角	50mm x 50mm	51.75 (23.47)	5LP1225001

　

　
