五軸墊塊 法蘭式，矩形和正方形（鋼制或鋁制） |
|
|
| |
可在工作臺之外抬高、定位、安裝工件，曝露更多加工而，為五軸加工做好準備。用定位夾具鍵，內六角螺釘安裝至工作臺。 |
| |
- 材料:1018鋼
- 厚度公差:±0.002
- 平面度與平行度:0.013mm以內
- 表面處理:黑色氧化(對于鋼制)
|
 |

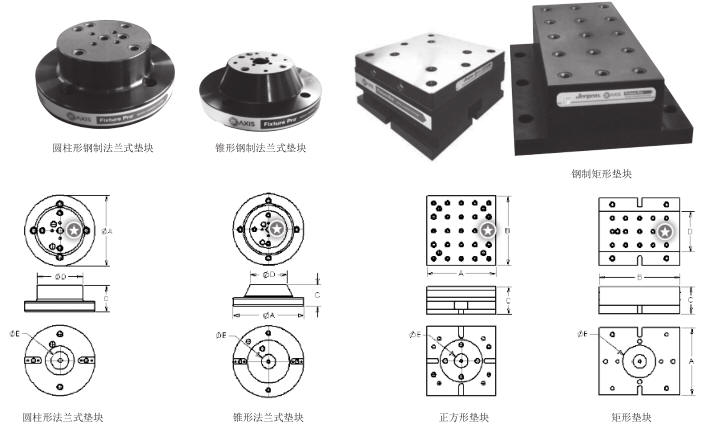

正方形和矩形墊塊 – 供3軸立式加工中心和4軸臥式加工
中心使用，減少主軸撞刀。用T槽螺母與內六角螺栓和杰根斯
定位夾具鍵安裝至工作臺上。
|
|
|
| |
 |
| |
|
|
|
| |
| 件號 |
類型 |
A
(mm) |
B
(mm) |
C
(mm) |
D
(mm) |
定位孔
調整銷 |
裝配 |
柵格孔 |
重量(Kgs) |
E
(mm) |
| 鋼 |
鋁 |
鋼 |
鋁 |
| 5RS200007* |
5RS200010* |
圓柱形法蘭式 |
200 |
- |
75 |
130 |
中心(50H7) |
12mm內六角 |
12mm x 50mm |
24.0 (10.9) |
8.4 (8.8) |
50H7 |
| 5RS200008* |
5RS200011* |
圓柱形法蘭式 |
200 |
- |
125 |
130 |
中心(50H7) |
12mm內六角 |
12mm x 50mm |
36.0 (16.4) |
12.4 (5.6) |
50H7 |
| 5RS250003 |
5RS250007 |
錐形法蘭式 |
250 |
- |
75 |
130 |
中心(50H7) |
12mm內六角 |
50mm x 50mm |
36.8 (16.7) |
12.75 (5.78) |
50H7 |
| 5RS250004 |
5RS250008 |
錐形法蘭式 |
250 |
- |
125 |
130 |
中心(50H7) |
12mm內六角 |
50mm x 50mm |
53.2 (24.1) |
18.42 (8.36) |
50H7 |
| 5RS150001 |
5RS150002 |
矩形 |
250 |
300 |
100 |
150 |
中心(50H7) |
12mm內六角 |
50mm x 50mm |
87.0 (39.5) |
30.67 (13.9) |
50H7 |
| 5RS250009 |
5RS250010 |
正方形 |
250 |
250 |
100 |
250 |
中心(50H7) |
12mm內六角 |
50mm x 50mm |
77.3 (35.1) |
28.0 (12.7) |
50H7 |
|
|
|
| |
* 200mm墊塊用以配套回轉工作臺使用。若在基礎板上使用，需有4個額外的安裝孔。如需咨詢請致電021-58356226。 |
|
|
| |
|
|
|
| |
|
| |
|
