Ball LockTM 球鎖快速裝夾系統 |
|
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以內。 |
|
安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
|
球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹 |
|
| |
| |
|
| |
| 球鎖式T型夾具立柱(英制) |
|
- 材料: 40級米漢納鑄鐵 (Meehanite Cast Iron)
- 另有鋁制型可供選擇
- 球瑣接受套和定位套已安裝
- 提供精密的數控加工中心夾具基座
- 垂直度每英尺0.001"（更高精度請咨詢杰根斯）
|
可提供定制尺寸
對于您的特殊要求的基座，安裝位置中帶有或不帶球鎖配件，我們能夠給您報價。請撥打021-58356226獲取設計規格資料 |
|
|
|

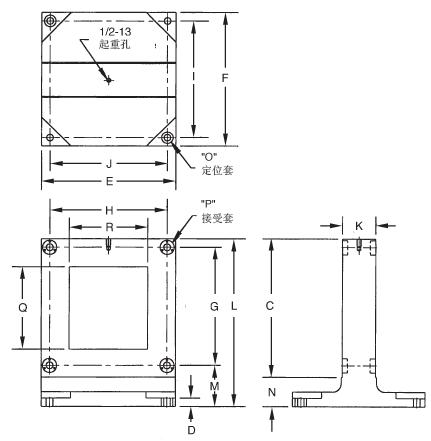

安裝了球鎖接受套的鑄鐵T型夾具立柱 |
|
件號 |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
重量(磅) |
69101 |
16.375 |
1 |
16 |
16 |
14 |
14 |
14 |
14 |
4 |
19.875 |
425 |
69111 |
22.375 |
1 |
20 |
20 |
19 |
17 |
17 |
17 |
4.7 |
25.875 |
700 |
69121 |
26.375 |
1.5 |
25 |
25 |
23 |
22 |
21 |
21 |
4 |
29.875 |
1125 |
|
| 續 |
|
件號 |
M |
N |
O |
P |
夾具板
件號 |
基礎板
件號 |
鋼制夾具板
件號 |
69101 |
4.875 |
3.5 |
20 |
20 |
28717 |
49102 |
28817 |
69111 |
5.375 |
3.5 |
25 |
25 |
28745 |
49103 |
28845 |
69121 |
5.375 |
3.5 |
35 |
25 |
28746 |
49104 |
28846 |
|
注：同樣可提供窗框型T形基座。
窗框型基座尺寸和定位（Q和R尺寸）
由客戶指定 |
|
 |
產品更新
在杰根斯，產品改進是一個不間斷的過程。恕不通知將會變化的規格和技術數據。如果現有資料對您的設計十分關鍵，我們建議您 與杰根斯的技術銷售部取得聯系，以審核其尺寸和規格。 |
可使用吊環23411配合提吊
– 需另外訂購 |
 |
|
| |
|
| |
|
