Ball LockTM 球鎖快速裝夾系統 |
|
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以內。 |
|
安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
|
球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹 |
|
| |
| |
|
| |

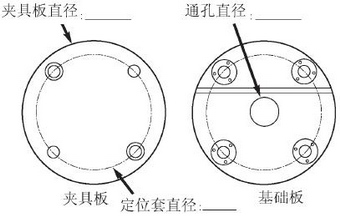

| 定制信息-公制 |
|
| 標準系統 |
|
 |
分度臺：
制造廠商：_________________________________
型號：_____________________________________
直徑：_____________________________________
輕載或重載：_______________________________
通孔直孔：_________________________________
安裝分度臺的機床：
制造廠商：_________________________________
型號：_____________________________________
承載能力：_________________________________
分度臺花盤：
T型槽尺寸：_______________________________
排列/方向：________________________________
或
螺孔尺寸：_________________________________
排列/方向：_________________________________ |
材料:
- 夾具板: Alca PlusTM鑄鋁,
±0.1mm 厚度公差
- 基礎板: FreMaxTM 15鋼, ±0.1mm 厚度公差
|
| 定制系統 |
 |

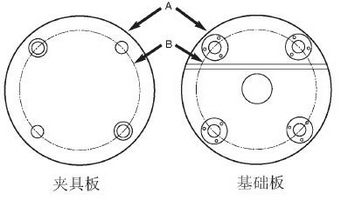

| 夾具板 |
|
件號 |
A |
B |
厚度 |
定位套直徑 |
球鎖軸件號 |
重量(Kg) |
58707 |
200 |
150 |
20 |
16 |
49657 |
1.6 |
58708 |
250 |
200 |
25 |
20 |
49652 |
3.2 |
58709 |
300 |
250 |
25 |
20 |
49652 |
5.0 |
|
產品更新
在杰根斯，產品改進是一個不間斷的過程。恕不通知將會變化的規格和技術數據。如果現有資料對您的設計十分關鍵，我們建議您與杰根斯的技術銷售部取得聯系，以審核其尺寸和規格。 |
|
| 基礎板 |
件號 |
A |
B |
厚度 |
接受套直徑 |
中心孔孔徑 |
重量(Kg) |
59107 |
200 |
150 |
20 |
16 |
25 |
5.0 |
59108 |
250 |
200 |
25 |
20 |
50 |
9.6 |
59109 |
300 |
250 |
25 |
20 |
50 |
15.0 |
注：每個尺寸均可特別定制 |
|
|
| |
|
| |
|
