Ball LockTM 球鎖快速裝夾系統 |
|
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以內。 |
|
安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
|
球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹 |
|
| |
| |
|
| |
| 預加工的球鎖夾具板(英制) |
- 材料：Alca Plus鑄鋁或FreMax 15鋼
- 平直度在.005"以內
- 厚度公差：±.005"
- 6061-T-651板，可根據需要，平面度做到0.001"以內
預加工的球瑣夾具板 |
| 件號 |
板寬及板長
(英寸) |
板厚
(英寸) |
球鎖軸直徑
(毫米) |
| 鋁板 |
重量
(磅) |
鋼板 |
重量
(磅) |
28706 |
9 |
28806 |
27 |
9.97 x 16 |
.75 |
20 |
28711 |
12 |
28811 |
36 |
12 x14 |
.75 |
20 |
28713 |
14 |
28813 |
42 |
14 x14 |
.75 |
20 |
28715 |
18 |
28815 |
55 |
16 x 16 |
.75 |
20 |
28722 |
16 |
28822 |
48 |
12 x 14 |
1.00 |
25 |
28724 |
19 |
28824 |
56 |
14 x 14 |
1.00 |
25 |
28726 |
24 |
28826 |
73 |
16 x 16 |
1.00 |
25 |
28719 |
23 |
28819 |
68 |
20 x 16 |
.75 |
20 |
28727 |
38 |
28827 |
114 |
20 x 20 |
1.00 |
25 |
28731 |
11 |
28831 |
32 |
10 x 15 |
.75 |
16 |
– |
– |
28801 |
80 |
16 x 16 |
1.125 |
20 |
注：每個板都安裝了兩個一級定位套.
可提供定制尺寸
Jergens可制造出適合您的產品規格的球鎖夾具板或基礎板。請撥打021-58356226以獲取更多信息。 |
|
- 預加工到最小公差
- 確保球鎖系統的±.0005"重復定位精度
- 包括預安裝的一級定位套
- 減少夾安裝和設置的時間
- 為定位夾具鍵提供5/8"鉸制孔
- 適用于臥式或立式加工中心、橋堡-型機床或多工作臺型加工中心
* Alca Plus是Alcoa鋁制品公司的商標 |
|
|
10x15 橋堡型TM夾具板
|

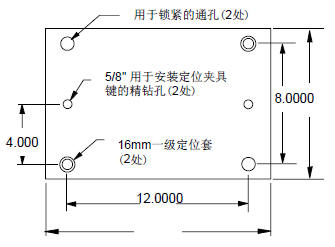

12x14 夾具板
|
|
| |
|
| |
|
