快鎖插銷
    杰根斯快鎖插銷款式齊全，公、英制兼?zhèn)洌饕獞糜诳焖龠B接、接掛部件。在中國市場上，常見客戶類型從事音箱制造、機場地面設施制造、夾具制造、航空制造、快速搭橋鋪路、OEM設備制造，等等。
    杰根斯快鎖插銷具有超強的徑向抗剪能力，應用在關鍵部位的連接，是設備安全的可靠保證。


　 　　
　
重型T&L形手柄快鎖插銷
T形手柄 L形手柄
　
  • 也稱作地面設施用插銷
  • 重型焊接手柄使插銷的抗沖擊性更強
  • 含有孔及開口環，便于與系索連接
  • 不銹鋼材質的手柄及按鈕使產品有更好的抗腐蝕性
  • 符合或超過NASM 23460規格標準
  • 軸桿材料為高強度17-4 PH熱處理不銹鋼
  • 可定制成4球鎖緊形式以適應需要更大軸向抗拉強度的場合

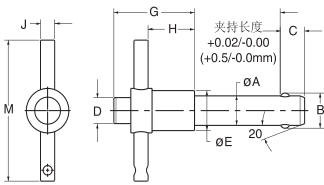

重型T&L形手柄規格 - 英制

插銷
直徑

插銷直徑A

±0.005/
B

+0.00/
-0.04
C

D

E

G

H

J

M

N

最小

最大

3/16

.1885

.1870

.220

.260

1/4

7/16

1 1/4

13/16

3/16

1 15/16

1 3/4

1/4

.2485

.2470

.289

.290

1/4

7/16

1 1/4

13/16

3/16

1 15/16

1 3/4

5/16

.3110

.3095

.375

.330

1/4

7/16

1 1/4

13/16

3/16

1 15/16

1 3/4

3/8

.3735

.3720

.440

.365

5/16

9/16

1 11/32

13/16

1/4

1 15/16

1 3/4

7/16

.4360

.4345

.509

.380

5/16

9/16

1 11/32

13/16

1/4

2 1/8

1 3/4

1/2

.4985

.4970

.594

.460

7/16

11/16

1 7/16

13/16

1/4

2 3/8

1 31/32

9/16

.5610

.5595

.666

.510

7/16

11/16

1 7/16

13/16

1/4

2 3/8

1 31/32

5/8

.6235

.6220

.750

.580

1/2

15/16

1 11/16

31/32

5/16

2 7/8

2 15/32

3/4

.7485

.7470

.887

.670

37/64

15/16

1 23/32

31/32

5/16

2 7/8

2 15/32

7/8

.8735

.8720

1.046

.760

3/4

1 3/16

2 5/32

1 1/4

3/8

3 1/4

2 13/16

1

.9985

.9970

1.219

.890

3/4

1 3/16

2 5/32

1 1/4

3/8

3 1/4

2 13/16
尺寸單位為毫米
重型T&L形手柄規格 - 公制

插銷
直徑

插銷直徑A

±0.13
B

+0.0/
-1.0
C

D

E

G

H

J

M

N

最小

最大

5

4.92

4.96

5.54

6

6.5

10.8

31.7

20.4

4.76

49.5

44.5

6

5.92

5.96

6.99

7

6.5

10.8

31.7

20.4

4.76

49.5

44.5

8

7.92

7.96

9.40

8

6.5

10.8

31.7

20.4

4.76

49.5

44.5

10

9.92

9.96

11.86

9

7.7

14.2

34.1

21.0

6.35

49.5

44.5

12

11.92

11.96

14.45

10

7.7

14.2

34.2

21.0

6.35

54.1

50.0

16

15.92

15.96

19.00

14

12.4

23.9

42.6

24.6

7.94

73.2

62.7

20

19.92

19.96

24.08

17

12.4

23.9

42.6

24.9

7.94

73.2

62.7

25

24.92

24.96

30.94

22

19.2

30.0

53.4

30.2

9.53

82.3

71.00
尺寸單位為毫米
　 　
　
　
