定位件是工裝夾具中重要的組成部分。在工裝夾具設計時，選擇正確的定位方案是保證工藝精度的關鍵。正確的定位方案往往使工件裝夾和夾具制造變得容易而精確，有效地提高效率和降低制造成本。反之，工裝夾具可能變得極其復雜而昂貴，裝夾也異常困難，而且精度難以達到預期要求。

杰根斯既有傳統的定位零部件，諸如精密定位銷、導銷、支撐件，也有一系列獨特的產品，諸如機械式輔助支撐 (浮動支撐)，膨脹式T槽定位鍵，自定心精密脹緊銷，以及測量球，等等。

杰根斯提供的不只是產品，更是工裝夾具經驗和較佳的方案。

Kwik-Strip® 快卸螺栓

模具脫料板的新思路

復雜模具的使用往往需要很長時間.那些用來節省時間的
裝置,例如快卸沖頭等,也只有當脫料板卸下后,才能發揮其省
時的性能.
　　杰根斯產品Kwik-Strip快卸螺栓為脫料板提供了一個既
經濟又簡易的拆卸方法.

　　使用快卸螺栓,模具不必卸下,就可輕松地把脫料板拆卸
下來.

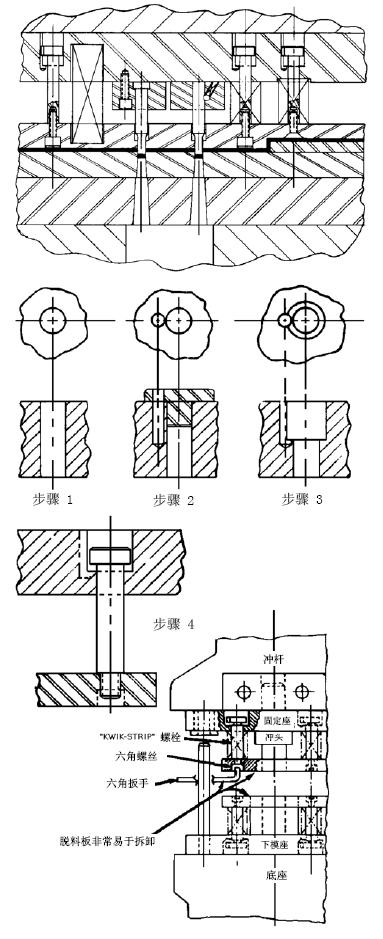

安裝

步驟 1:	鉆一個比螺栓直徑大1/32"的通孔.

步驟 2:	使用杰根斯的鉆模,鉆一個直徑1/4"的輔助孔.位置可在通孔圓周外圍的任意角度上,其深度要比預設的沉孔略深一些.

步驟 3:	使用標準的擴孔工具,將沉孔加工至需要的深度.可根據沉孔尺寸參照表來選擇合適的尺寸.

步驟 4:	在脫料板上加工埋頭孔,配內六角固定螺栓用.

現有模具的改裝

　　如需將現有模具改裝為使用杰根斯Kwik-Strip快卸螺栓,只需在原有的脫卸孔邊上銑一個1/4"寬的槽,然后再在脫料板上加工出配六角螺絲的沉孔即可.
　　如原先的安裝螺絲尺寸需要保留,則沖頭固定座上的通孔和沉孔尺寸需增大.

拆卸

　　將脫料板托穩,用六角扳手卸下六角螺絲,將脫料板小心卸下.再按照規定的步驟更換脫料板即可.
