液壓夾具部件
杰根斯制造形式多樣，規格眾多的液壓夾具部件，包括液壓油缸，增壓泵，以及液壓夾具部件。
液壓夾具油缸有直線缸，旋轉缸，安裝方式具有接板式和接管式，上法蘭或下法蘭安裝，等等。
規格：尺寸最小有小拇指大小的微型油缸，各類型油缸輸出壓強從5.5bar到340bar (公斤/平方厘米),最大壓緊力可達13噸。

　

　　

　

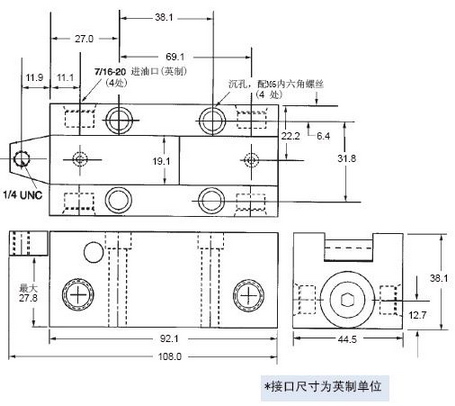

小型杠桿油缸

小型杠桿油缸

　　液壓自鎖小型杠桿油缸用于夾持小工件.如其它液壓自鎖油缸一樣, 該產品能以任意角度安裝, 其壓緊力范圍從0.9到3.2 kN. 小型杠桿油缸可單獨使用, 或者, 因其獨特的管接口布局, 所以也可選歧管安裝。

　　安裝方式：板式或接管式

凹頭肘桿螺絲

件號
33302

不含定位螺絲/螺母

肘板選項
(如圖所示)

件號
43502

規格

件號	62845*	62846**
工作體積(cm³)	1.3	1.3
最小工作壓強	34.5	34.5
最大工作壓強	241.3	241.3
壓力壓強比	13.2:1	13.2:1
壓緊范圍	2.3	2.3
壓緊力kN(241.3 bar時)	3.2	3.2
壓緊力kN(68.9 bar時)	0.9	0.9
重量	0.95	0.95

* 含四個塞和兩個O形環, SAE型, 板式安裝
**含兩個油孔保護塞

　

　

　

　

　　上一頁　第11.53頁　下一頁

　
